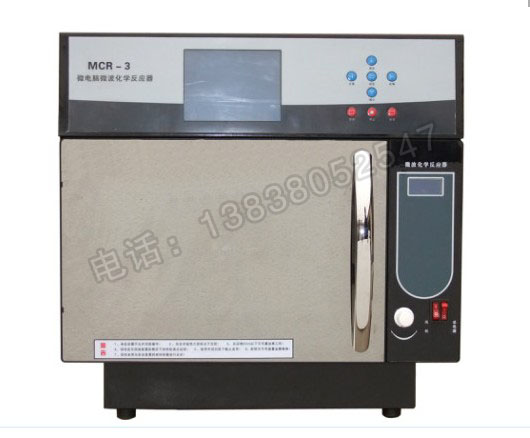

MCR-3型微波化學反應器
 一、 加熱原理
微波是一種波長極短的電磁波，它和無線電波、紅外線、可見光一樣，都屬于電磁波，微波的頻率范圍從300MHz到300KMHz，即波長從1毫米到1米的范圍。
微波加熱的原理：
微波加熱就是將微波作為一種能源來加以利用，當微波與物質分子相互作用，產生分子極化、取向、摩擦、碰撞、吸收微波能而產生熱效應，這種加熱方法就稱為微波加熱。微波加熱是物體吸收微波后自身發熱，加熱從物體內部、外部同時開始，能做到里外同時加熱。
不同的物質吸收微波的能力不同，其加熱的效果各不相同，這主要取決于物質的介質損耗。
微波加熱的特點：
1、快速加熱。微波能以光速（3×1010cm/s）在物體中傳播，瞬間（10-9
秒以內）就能把微波能轉換為物質的熱能，并將熱能滲透到被加熱物質中，無需熱傳導過程。
2、快速響應能力。能快速啟動、停止及調整輸出功率，操作簡單。
3、加熱均勻。里外同時加熱。
4、選擇性加熱。介質損耗大的，加熱后溫度高，反之亦然。
5、加熱效率高。由于被加熱自身發熱，加熱沒有熱傳導過程，因此周圍的空氣及加熱箱沒有熱損耗。
6、加熱滲透力強。透熱深度和波長處于同一數量級，可達十幾厘米，而紅外加熱為表面加熱，滲透深度僅為微米數量級。
二、產品特點
MCR-3型微波化學反應器采用了新科技，確保您的實驗順利進行。
1.微波連續輸出方式：研究表面，脈沖微波在“開”和“關”的瞬間會產生高閾值電磁脈沖，出現溫度大幅震蕩現象，也極易破壞有機分子形態，從而影響實驗結果的一致性。微波連續輸出方式確保在實驗進行過程中時刻存在微波。克服了脈沖微波給實驗帶來的不利影響。
2.微型計算機自適應PID調節技術：有效克服超調現象的發生。PID參數可以自適應整定，靈活適應不同的操作環境，當環境溫度，反應物質容積，極性，熱熔發生改變，MCR-3型微波化學反應器可以適應由此帶來的影響，自動修改PID參數，使機器適應于新的環境，保持控溫精度不降低。
3.采用鍍四氟鉑電阻溫度傳感器：鍍四氟溫度直接插入發熱體系內部，采集反應體系內部溫度，可靠的屏蔽裝置有效消除任何電磁波的干擾和自熱效應，使采集數據更為可靠。四氟乙烯溫度傳感器有效抵御酸、堿，有機溶液的腐蝕。
4.采用多段工作模式：您可以設置5工作時段工作。一般工作結束后，化學反應器自動轉向下一段連續工作。每個時段下都可獨立設置至高功率，溫度，時間，MCR-3型微波反應器將在每段中都達到良好狀態。
5.顯示實時曲線功能：讓您可以更直觀的查看溫度變化的情況。只需要按下翻頁鍵，就可以看到溫度曲線。
6.存儲參數功能：您的輸入?yún)?shù)將保持在閃存中，方便您下次開機操作，不用再重復輸入。本機采用Flash存儲器可以在關機或者停電時永久保存數據。
7.采用大面積觸摸面板：按鍵分布符合操作習慣，分部間隔合理，操作手感更為舒適。并有聲音提示功能。
8.采用大屏幕液晶顯示：有效像素320×240，屏幕尺寸高達123mm×94mm。同步顯示，五個時段所設置工作條件，以及微波工作狀態，微波功率，實時溫度，工作時間。使視野更廣闊，觀看更為舒適。
9.溫度誤差修正功能，若顯示溫度與實際溫度出現誤差，可通過微型計算機采取修改。
10.具有安全的連鎖開關：在任何情況下打開爐門都會停止微波輻射，保障使用者的安全。
11.磁控管過熱保護功能：當一次使用時間過長或者異常情況導致磁控管溫度高時，本機可自動切斷磁控管電源，避免磁控管的損傷。
12.內置直流無刷磁力攪拌器，攪拌速度無級可調使攪拌更可靠。同時配備保護性氣體加入口。
13.開放式反應體系：用戶可根據反應條件任意加裝標準口的反應容器（容積100-500ml）及冷凝回流，滴加，補液和水分等裝置。
14.排風排煙功能。
三、技術參數
1.整機輸入功率：≤1350W；
2.微波頻率：2450MHz±15Hz；
3.微波輸出方式：連續波（連續輸出）；
4.微波輸出功率: ≤900W(連續自動可調)；
5.傳感器：PT100；
6.溫度控制精度：≤1℃；
6.測量值精度：0.2級
7.溫度設定范圍：0.0~250.0℃；
8.工作環境：電源電壓：220V±10%，50HZ±2HZ；
環境溫度：0~50℃ ； 相對濕度：＜85%RH；

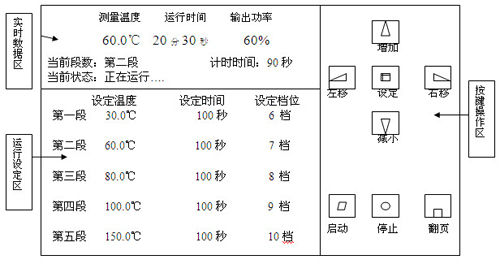

四、界面介紹
 1. 按鍵操作區：
1）啟動鍵：在停止運行狀態下，點擊該鍵反應器按照設定好的條件開始工作；
2）停止鍵：在正在運行狀態下，點擊該鍵反應器停止工作，關閉磁控管；
3）翻頁鍵：點擊該鍵切換查看主界面、溫度曲線界面、輸入密碼界面；
4）左移、右移鍵：在設定狀態，點擊該鍵切換選擇需要修改的參數，蜂鳴叫時按該鍵可消音；
5）減小、增加鍵：在設定狀態，點擊該鍵修改參數數值，長按該鍵數值變化速度會加快；
6）設定鍵：主界面中長按該鍵2秒，可進入設定狀態。
2. 實數數據區：顯示當前運行的實時數據和狀態；
3. 運行設定區：長按設定鍵2秒后，該區第一段的設定溫度欄顯示為白底藍字，即進入了設定狀態；該狀態下，可用左移、右移鍵或減小、增加鍵對各參數進行設定；設定完成后，再長按設定鍵退出。
五、操作步驟
1.通電：
● 把微波化學反應器電源接通，打開電源和風機開關，電源指示燈和風機指示燈相應點亮；
● 微波腔體內放置好您所需要反應的化學物質；將傳感器放到反應物中；
● 開啟磁力攪拌器，即順時針旋動微波化學反應器門右側的旋鈕，攪拌器的速度隨旋轉的角度變化而變化，調整攪拌速度使攪拌器再溶液中穩定旋轉；關閉反應器門。
2.設定：
● 長按設定鍵2秒。進入設定狀態，通過左移、右移鍵選擇需要修改的參數，在運行設定區，被選中的參數顯示為白底藍字。通過點擊或長按增加、減小鍵改變所選參數設定值。
● 設定溫度的范圍是0.0~250.0℃，用戶可以根據需要設定。
● 設定時間的范圍是0~999秒，當“測量溫度”達到“當前段的設定溫度”±0.5℃范圍時�！坝�(jì)時時間”開始計時。當“計時時間”達到“設定時間”時，反應器進入下一段繼續運行，計時時間清零。如果某一段的設定時間設定為0，則直接跳過此段（即此段設定溫度無效），繼續運行下一段。
● 設定檔位的范圍為1~10檔，如果某一段檔位設定為10，則在此段運行時，最大輸出功率為100%即微波標稱功率900W，設定為9，則最大輸出功率為90%，以此類推。為了保證控溫效果，在檔位設定時須注意：設定溫度越高相應的設定檔位應越高，反之則會引起溫度過沖或長時間不能達到控制溫度。
● 設定完成后，再長按設定鍵返回到正常顯示狀態。在設定狀態下，若30秒之內無任何鍵按下，控制器會自動返回到正常顯示狀態，且設定值不保存。
3.運行：
● 設定完成后，點擊啟動鍵，反應器開始運行，“當前狀態”為“正在運行…”；
● 測量溫度和輸出功率開始實時變化，“運行時間”開始計時；“運行時間”是指微波開始工作到您所觀測時所用的時間，其中包括含升溫時間和恒溫時間。
● 點擊翻頁鍵，顯示當前溫度曲線，曲線顯示45分鐘內的溫度變化，當運行超過45分鐘后，將清除曲線重新繪制。再點擊兩次翻頁鍵，回到主界面。
● 五段全部運行完成后，反應器停止工作，“當前狀態”為“停止運行”“運行時間”清零，關閉磁控管。蜂鳴器鳴叫30秒，點擊左移、右移鍵可使蜂鳴器消音。
● 當實時數據區的“當前狀態”為“超溫報警”時。反應器自動切斷磁控管輸出。測量溫度會慢慢下降，如果5分鐘后溫度仍在上升，則應立刻關閉電源，并與供應商聯系。
● 微波反應過程中，用戶打開門時，實時數據區顯示“門開了！”。磁控管停止發射微波，“當前狀態”變?yōu)椤巴Ｖ惯\(yùn)行”；關門后，重新點擊啟動鍵開始運行。
● 當實時數據區的“當前狀態”為“溫度溢出”時�！皽y(cè)量溫度”顯示“OVER”，蜂鳴器鳴叫，反應器停止工作，表示溫度傳感器或反應器本身故障，請聯系供應商。
六、內部參數
為了適應不同應用領域的客戶對控制溫度的要求，我們將一些重要參數設定為用戶可設，可根據客戶的實際情況修改，請客戶在專業技術人員的指導下修改這些參數，切勿擅自改動。
點擊翻頁器進入輸入密碼界面后，用增加、減小鍵輸入密碼“3”，再點擊設定鍵，進入?yún)?shù)設定界面，設定完成后，長按設定鍵4秒，回到主界面。在參數設定界面下若30秒之內無任何鍵按下，控制器會自動返回到主界面，且設定值不保存。具體參數如下表所示：
技術參數：
七、注意事項
★1.請關閉好感應器爐門，在未關閉好爐門的情況下，磁控管不會工作，也無微波輸出。
★2.嚴禁在爐腔內無負載的情況下開啟微波，以免損傷磁控管。 ★3.微波反應器應水平放置。避免磁力攪拌不能正常工作。
★4.請勿將金屬物品放入爐腔，避免金屬打火。
★5.請勿使用腐蝕性、揮發性化學溶劑擦拭爐身，以免爐身?yè)p傷。
★6.做微量或半微量實驗時，因載體不能完全吸收所有的微波。因而會造出微波反饋入激勵腔損傷磁控管。所以請?jiān)贍t腔內放置其他吸波物質用于吸收微波。比如：一定量的甘油。
★7.在微波反應器工作中，如發現顯示溫度異常波動。以及其他異常情況請勿再次使用，應與供應商聯系。
★8.由于磁控管長時間聯系工作易損壞，每完成一次實驗后應打開爐門，放置1小時后，再進行下一次實驗。且每次實驗時間不宜超過2小時。
★9.嚴禁干粉在本儀器中使用。
八、售后服務
微波反應器內部有微波輻射源以及高壓，且無任何結構可供用戶調整。非本公司專業技術人員請勿打開外罩。
若產品使用中出現質量問題以及異常情況，請與我公司聯系。由我公司專業技術人員協助解決。
|
